설비 8계통(기타사항)삼성

안녕하세요.

앞서 8계통에 대해서 자세히 알아보았습니다.

오늘은 번외의 시간을 가지겠습니다.

기타사항으로 추가로 알고 계시면

좋은 내용입니다.

시작 하겠습니다.

​

기타 체크사항

​

1. 도장벗겨짐 / 부식확인

※ 설비 내외곽 도장 벗겨짐, 부식, 녹

발생이 없어야 함

① 장비 부식 및 Particle 유발

② 긁힘 정도 기준은 세부기준표-8 참조

(10㎜ 이상의 긁힘, 2㎜ 이상의 찍힘은

개수와 상관없이 외관불량)

​

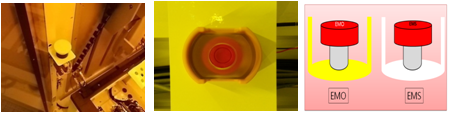

2. 설비내 부착된 EMS 버튼 색깔

파손, 오조작 방지를 위해 비상정지 SW는

설비 표면 매립

① 매립이 불가능한 경우 돌출형으로 설치한다.

② 색상 및 라벨로 EMO/EMS 구분을

실시한다.(적색)

※ EMO : 설비의 모든 전원 차단,

EMS : 해당위험원만 차단

③ EMO/EMS동작시 잡고있는

자재는 유지(B접점)

​

3. EFEM內 파티클 확인

※ 본진단시 EFEM內 P/C 확인(Cleaning)

​

4. 설비Cover 간섭확인

※ 설비 Cover Open시 간섭으로 설비

갈림 발생/ 도장

벗겨짐 / 마찰음이 없어여 함

① Cover간 틈새는 2 ㎜ 이하이어야 함

​

5. Sensor위치

※ 감지부는 이물질에 오염 및 외부빛에

영향받지않는 방향으로 설치

① 수동소자는 상단으로 설치(상단/외부

빛영향 최소화)

② 오염이 발생하지않은 위치에 설치

③ Vacuum 및 Sensor AMP등 장거리센서 On/Off간 Level차 충분한 확보

④ CYLINDER 전후진 동작감지 Sensor 각각부착

​

6. 도금상태

※ 도금처리가 정상적으로 되었는지 확인

① 절삭유가 남아있는지 확인

(있는경우 도금이 정상적 진행않된것으로 판단)

② HARD ANODIZING은 WRENCH충격으로

흠이 없어야함(경도확인)

​

7. 부품고정

※ 부품이 정상적으로 부착 고정되어있는지 확인

① Bending/파손 구조가 없어야함

② 부품, UNIT조립 위치틀어짐이 없어야함

③ BLOCK간 연결면의 흠집에 의한 들뜸이

없어야함

④ BLOCK부착시 Edge부분에 간섭이 없어야함

​

8. SPRING구조

※ Force는 움직이고자하는 물체의

1.5배↑이며 반대동작 Actuator보다↓

​

9. Interlock

※ Door Open 개별 Interlock이

되어있어야 함.

​

10. 설비 Stop시 Actuator 정지되어야 함

① Door가 Lock이 된 상태에서의

Cycle Stop은 가능

​

11. 설비내 콘센트

※ 규격내의 콘센트를 사용해야하며

미사용부분 End-Cap적용.

​

12. 전원BREAKER

※ 규격내의 BREAKER 사용

① 안전용 Cover부착

② Power Cable체결Bolt 체결력 확인

(표준Torque)

③ 중간단자없이 바로 차단기 연결

​

이제 완전히 마무리 됐습니다.

어려운 부분들이 많습니다.

열심히 배우고 노력하시면 분명 성과가

나타날 것 입니다.

오늘도 수고 많으셨습니다.
