설비 8계통(공압)삼성

안녕하세요.

오늘도 8계통의 대해 알아보겠습니다.

5번째 공압까지 왔습니다.

오늘은 좀 내용이 많이 길 수 있습니다.

#공압 에 대해 알아 보겠습니다.

8계통은 아래와 같이 있습니다.

​

8계통

1. 체결

2. 윤활

3. 구동

4. 전달

5. 공압

6. 전장

7. 제어

8. 계장

​

위의 8가지 항목들이 검사 기준 및 체크

리스트 사항들이 되는 부분 입니다.

​

공압의 체크 사항

1. I-Mark 표식

※ 정기적인 PM, 분리 점검 부위가

아닌 곳에는 모두 I-Mark 표기.

※ I-Mark가 완전 구분될 수 있는

색깔로 표기 해야함 .

① 모재와 동일한 색상의 Pen 사용 금지

※ 스티커 단독으로는 사용할 수 없고,

I-Mark와 병행은 가능.

① 뜯김 및 제거로 인한 역할 못함.

​

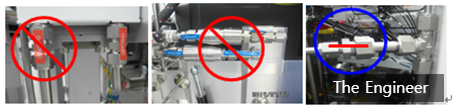

2. 긴급차단벨브

※ Main 및 주요밸브구동부에

긴급차단밸브 장착되어야함(환경안전)

※ Valve는 긴급 시 조작이 쉬운 위치

및 식별 표식 눈 관리 되어 함

① 적색계통 / 뱡향 표시(on / close)

② Air 잔류압력제거 목적이므로

Regulator로 대체불가.

3. Hose 곡률반경

※ 과도하게 꺾인 호스, 배관Line이 없도록

설치 및 조립.

① 공압 Tube 눌림이 발생 시 Gas압력

변화로 설비품질에 영향을 줄 수 있음.

② 볼트체결기HOSE는 볼트걸림없는

곡률수준관리(꺽임방지Guide설치)

4. 배관 Leak

※ 조립 후에는 배관 및 연결 이음새는

Leak가 없어야 함.

① 미사용배관은 막음장치연결

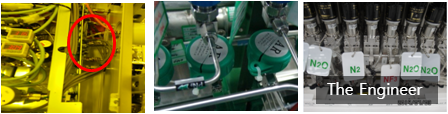

5. 배관 Name Plate(Tag) 설치

※ 어떤 배관인지 식별할 수 있도록

배관에 눈관리(Tag / 스티커)

① Regulator또는 배관에 Name Plate

(GAS 종류표시)설치.

※ 설비內 냉매 Hose Name Plate 및

In/Out 방향 표시 (Air 라인 제외)

※ 올바른 원소 화학 기호에 맞게

표시 되어야함.

① 올바른방법 : H₂O, N₂

잘못된방법 : H2O, N2

※ 설비내부 배관인입부 Fitting까지

눈으로보는 관리(Tag)

① 시작점 / 끝점 : 30cm 안쪽으로 부착

관통부 : 전 / 후 부착

② 꺽임부 : 꺽임부 중앙에 부착

분기점 : 분기점으로 부터 30cm 부착

③ 직선 : Main 배관 : 5m이내 간격 부착

SUB 배관 : 3m 이내

6. Speed Controller Lock

※ 공압용 Speed Controller 조정후

Lock Nut를 고정해야 함.

① 신규설비는 눈금 확인 가능한

One Touching Fitting.

※ I-Marking 색상은

Edding pen 사용 할 것.

① 수시 조절이 필요한 곳은 I-Mark를

하지 않아도 됨.

7. Fitting Hose(Tube) 눈으로 보는 관리.

※ Fitting과 Hose체결 부위에 I-Mark를

둘레기준 180도이상 해야함.

(I-Mark 有 둘레 180˚이상)

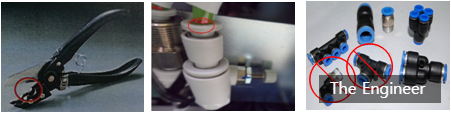

※ Air Hose는 전용Cutter를 이용

절단하여 전면이 90도 되어야함.

※ Fitting은 90도 사용은 금하고

120도 이상 타입사용.

① 유속/유량의 변화가 발생이 없어야함.

※ GAS, Water, Fitting Pipe

황동 → SUS 재질로 변경

① PCW 수냉시 온도차의 의한 CRACK

8. 솔레노이드 소음기

※ 압축공기에 기름, 오일미스트등의

액체혼입 회수와 소음효과 역할의

Exhaust클리너를사용.

① 배기소음기 규격 Normal(20um),

정밀도요구(5um)로 장착.

※ 솔레노이드 밸브의 배기단에

소음기를 적용. (40dB 이상)

9. 미사용 밸브 End-Cap

※ 미사용 밸브 Port / 솔레노이드 밸브

End-Cap으로 마감.

① Short 위험성 부분은 플라스틱

재질의 End Cap사용(PCB Board류)

10. Tube 설비 간섭

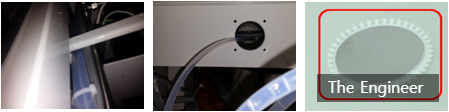

※ Tube 설비 관통시 간섭이 없어야 함.

(전장Cable포함)

① 설비 절단면 간섭으로 인하여

Tube 갈림 및 P/C 유발.

11. Tube 빠짐

※ 설비 Door Open / Close or 기타 배관

유동시 Tube 빠짐 없어야 함.

자동화 장비에서 공압은 실질적인

개별 unit의 움직임이 됩니다.

공압의 In / Out 이 반대로 되어 있다면

원래의 시퀀스에서 반대의 동작을 하게 됩니다.

또한 unit의 움직이 없을 수도 있습니다.

튜브가 빠진 경우 그렇습니다.

많은 변수가 발생 할 수 있는 공압 입니다.

조금 더 많이 알고 있는 것도 중요합니다.

하지만 더 중요한 부분은 알고 있는 부분에

대해 재대로 하는 것이 제일 중요합니다.

모르는 부분은 그때 부터 배우시면 됩니다.

오늘도 노력 + 엔지니어 지식 +1 되었습니다.
