감압지

안녕하세요.

오늘은 감압지에 대해 배우겠습니다.

감압지는 압력을 통한 평탄도 확인을

목적으로 합니다.

압력분포를 육안으로 확인 할 수 있는

점이 가장 큰 장점입니다.

Mpa(메가파스칼)로 범위가 책정되어 있습니다. 1MPa은 10.2kgf/cm2와 동일합니다.

투시트 타입의 분류는 감압지의 이동간에 작은

충격에도 색이 찍힘을 방지하기 위함입니다.

​

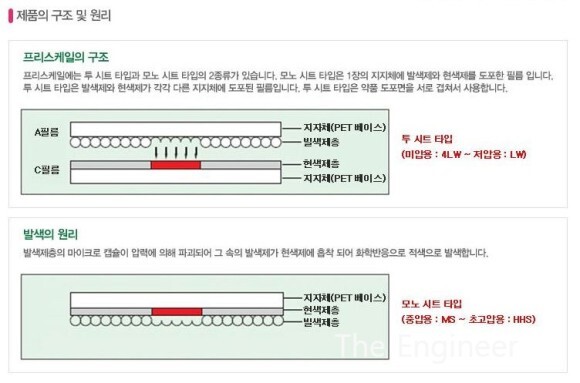

제품의 구조와 원리

두장의 시트를 겹쳐 확인하고자 하는

부분에 놓고 압력을 가하면

불은색으로 변화되어 보입니다.

아래 사진 처럼 변화가 일어납니다.

감압지의 종류

감압지는 미세부터 초고압용까지

다양하게 있습니다.

단순 압력만으로는 필름의 종류를 선정하기

어렵습니다.

면적당 가해지는 압력의 범위임을

참조 바랍니다.

​

감압지는 적당의 필요한 모양으로

제단하여 사용합니다.

두장의 시트를 측정 면에 놓고 압을 가합니다.

압을 빼고 감압지를 확인하시면 필름에

표시가 되어 나타납니다.

이때 확인 할 부분이 있습니다.

전체 면적이 너무 붉은색으로 나타난다면

압을 너무 강하게 눌러 평탄과 관계없이

전체가 눌러진 부분입니다.

이럴때는 압력을 너무 쌔지 않게 하고

확인하셔야합니다.

전체 면적중 한쪽면이 붉은 색이 강하다면

그 부분이 평탄이 너무 내려와서 맞지

않은 것입니다.

​

현장에서 작업 방법

1. 평탄도를 확인 할 부분의 레벨 볼트를

모두 고르게 꽉 쪼은다.

2. 감압지를 놓고 평탄도를 확인 한다.

3. 제일 붉은 부분을 기준으로 색이

안나오는 부분의 레벨을 조정 한다.

(볼트를 모두 꽉 쪼은 상태이기 때문에

붉은색이 심한 부분을 마지노선으로 보며

반대쪽의 레벨을 높입니다.)

4. 아주 미세하게 볼트를 조정하면서

감압지를 찍는다.

(미세하게 하지 않을 경우 갑자기 반대쪽에

색이 강해지면 초보자의 경우 감을 못잡고

하루종일해도 못하는 경우가 발생한다.)

5. 감압지 작업이 위의 상황 처럼 계속해서

완성이 된다면 성공 입니다.

하지만 양쪽 끝은 색이 나오는데 가운데가

안나오거나 가운데만 나오고 양쪽이

안나오거나 한다면 배가 진것처럼 가운데가

내려가거나 올라간 것입니다.

이 부분을 확인 잘하셔야 합니다.

​

압력차트

사용방법

감압지는 정말 어렵습니다.

중국에 출장 시에 중국인 엔지니어들은

거의 하지 못합니다.

정말 산으로 흘러갑니다.

그때 울화가 넘쳤었는데....

감압지는 손의 감으로 작업합니다.

숙련된 기술자 빼고는 시간 잡아먹는

귀신입니다.
