LM가이드 선정방법

오늘은 LM가이드 선정방법에 대해 써보도록 하겠다.

출처-삼익THK

LM 가이드는 자동화 설비에서 가장 흔하게 사용되며 아주 중요한 부품중 하나이다.

거의 모든 자동화 장비에 안쓰이는 경우가 드물고 직선운동에 꽃이라고 봐도 무방하다.

​

이런 LM 가이드의 종류는 각 쓰임새 별로 종류가 나뉜다. 이 많은 조건에서

어떤 LM을 사용해야 할까? 사실 주로 사용하는 LM을 제외하고 나도 잘 사용하지

않는다. 그렇다고 해서 문제가 발생된 적은 한번도 없다.

​

그럼 어떤 조건에서 어떤 LM을 사용해야 할까?? 이번 시간에 간략하게 설명하도록 하겠다.

​

설계를 막 시작한 신입이라면 한번쯤 고민에 빠져본 적이 있을것이다... 어떤 LM을 쓰지??

​

​

​

​

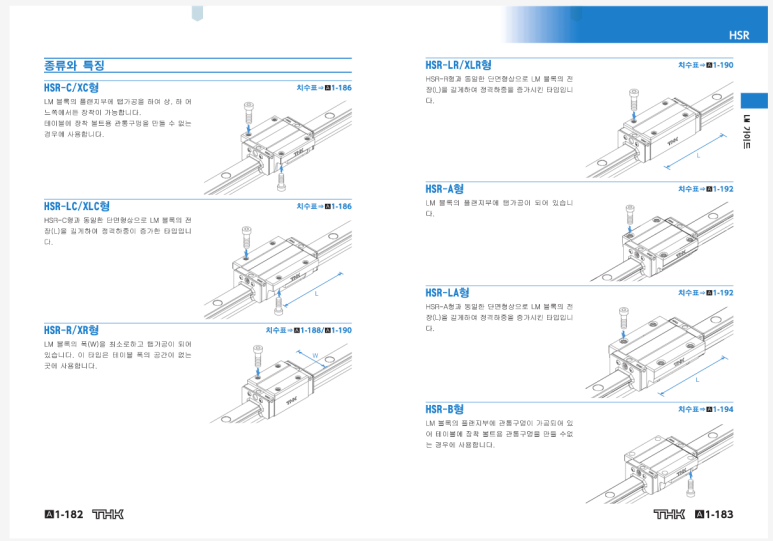

어떤 LM을 써야할 지 모르겠다면 이 LM을 써라.....

출처-삼익THK

아마 자동화 장비에서 가장 흔하게 쓰이는 LM중에 하나일것이다.

이 LM으로 말할것 같으면 일단 4방향(레이디얼, 역레이디얼, 횡방향)으로 동일 하중이

실리고, 어떠한 자세에서도 사용이 가능한 LM이다.

수직 부착, 종방향 부착 횡방향 부착, 천장 부착등... 어떠한 상황에서도 사용이 가능하단

말이다. 또한 가격도 타 LM에 비해 저렴해서 가장 많이 쓰이므로 믿고 사용해도 된다.

사용처에 따라서 롱타입, 일반형, 플랜지형, 미니추어 타입등이 있으니 사용환경에 맞게 사용하면 된다.

​

​

​

​

좁은공간 수평 이송엔 이 LM을 써라....

이 LM은 수평방향 이송으로 최적화 되어 있고 콤팩트 타입으로 HSR 다음으로 많이 사용하는 LM중 하나이다. 설치 공간이 협소한 수평 이송부에 설치하면 좋다.

주의 천장설치나 수직설치에는 접합하지 않으니 사용을 지양해야 한다.

사용처에 따라 일반형, 플랜지형, 숏타입, 플랜지 숏타입이 있으니 알맞은 사용처에

사용하면 되겠다.

​

​

​

​

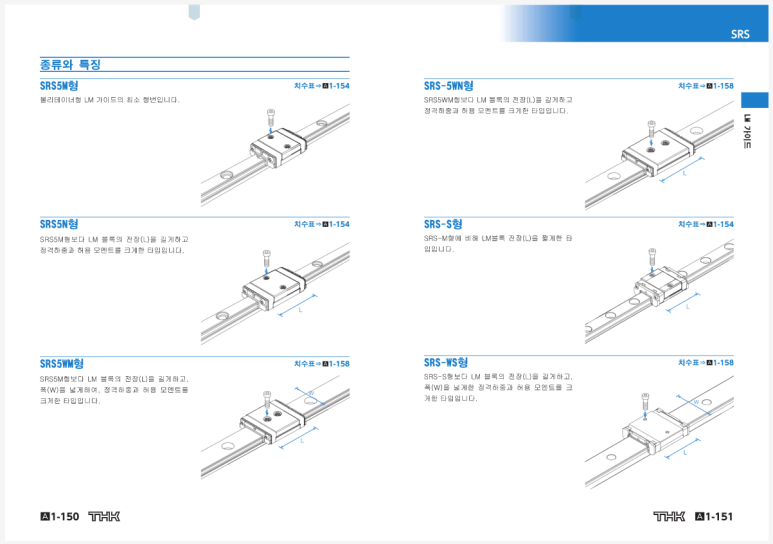

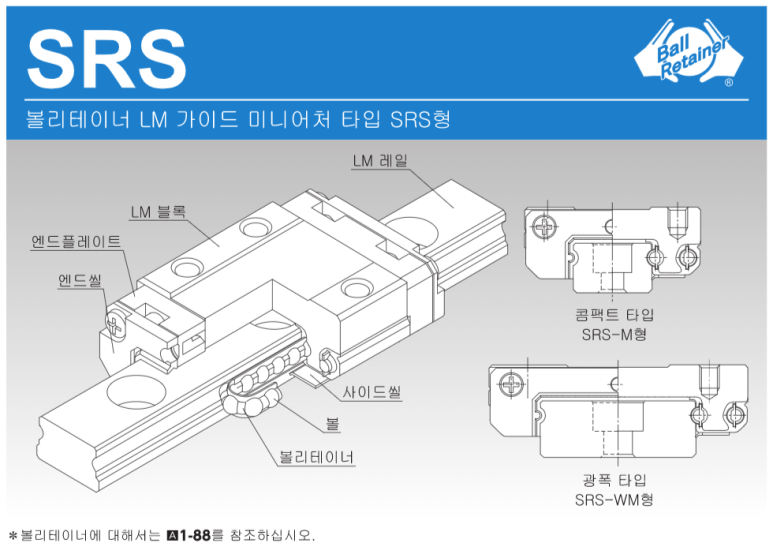

협소한 공간에 높은 하중이 필요하지 않을경우 이 LM을 써라....

이 LM은 협소한 공간에 많은 하중이 필요하지 않은 경우 사용하는 LM이다. 미니어처 타입으로 위 LM에 비해 엄청나게(?) 작은 사이즈로 좁은 공간에 활용도 좋다.

가장 작은 5번부터 롱타입, 광폭형등, 숏타입등이 있으니 사용처에 따란 선정하면 된다.

​

​

​

​

고온 환경에서는 "필히 꼭 무조건" 이 LM을 써라....

사용환경이 100˚C 이상의 고온환경이거나 이송부 근처에 히터 및 열원이 있다면

필히 이 LM 가이드를 사용해야 한다. 이 LM을 사용하지 않을시 LM속에 구리스가

경화 되거나 엔드플레이트가 녹아버려 장비가 서버리는 불상사가 발생할 수 있다.

위 LM의 경우 국내 재고 수량이 적고 일본 제작품이라 납기도 1~2개월 걸리니

미리 준비하지 않으면 정말 큰 문제가 발생할 수 있으니 이점 명심하자.

​

오늘은 LM 선정법에 대해 알아보았다. 종류는 많지만 실제로 사용하는 LM의 종류는

그리 많지 않으니 참고하길 바란다.

​

위에 내용에 언급하지 않은 LM도 많이 있다. 필요 없어서가 아니라 주로 사용하는 LM을

기술하였으니 무조건 위에 LM만 사용해서는 절대로 안된다. 각 사용처 별로 사용하는

LM이 있으니 그에 맞는 LM을 사용하도록 해야 된다.

​

잘 모르겠다면 각 지역의 THK 영업소가 있으니 전화해서 물어보는게 가장 좋다.

전화했다고 절대 불친절하게 대하지 않으니 맘놓고 전화해서 물어보면 된다.

​

이상으로 LM 선정법에 대해 끝마치도록 하겠다.

​
