스냅링(E링, C링)

안녕하세요.

기술자놈 입니다.

샤프트 및 베어링을 고정하기 위해 사용하는 부품이 스냅링 입니다.

샤프트에 단차가 있을 경우 무조건 입니다.

스냅링은 도면의 부품리스트 즉 BOM에 빠져 있는 경우가 많습니다.

그렇기 때문에 실수로 조립을 다해버리면 돌이길 수 없는 문제가 발생 합니다.

또한 경력이 되신 분들이 현장에서 관리감독을 잘 해 주셔야 합니다.

​

​

축 또는 구멍에 설치한 틈에 삽입하여 상대의 보스 또는 축 등의 부품이 빠져 나가지 않도록 사용하는 스프링 작용을 갖는 체결 부품. 고리 모양의 스프링으로 축용과 구멍용이 있다.

​

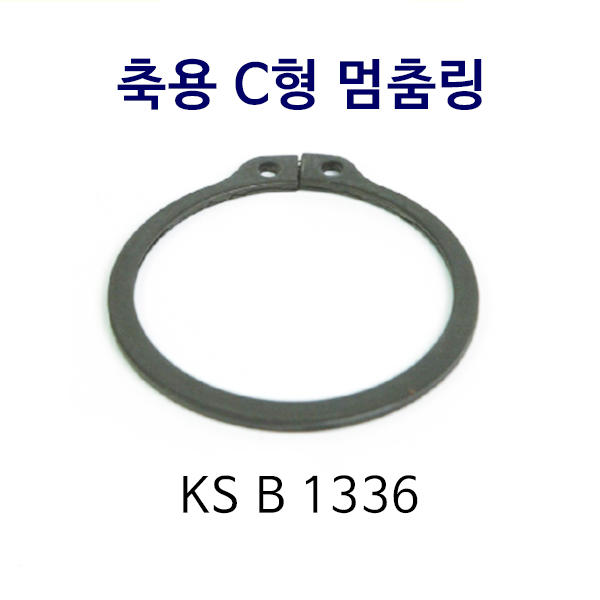

스냅링 (축용 멈춤링)



스냅링 (축용 멈춤링)



H-TYPE 스냅링 (구멍용 멈춤링) - RETAINING TINGS(INTERNAL)

H-TYPE 스냅링 (구멍용 멈춤링) - RETAINING TINGS(INTERNAL)

E-형 스냅링 ( RETAINING RINGS E-TYPE )

E-형 스냅링 ( RETAINING RINGS E-TYPE )

구름 베어링용 스냅링(NR) ( LOCATING SNAP RINGS FOR ROLLING BEARINGS)

구름 베어링용 스냅링(NR) ( LOCATING SNAP RINGS FOR ROLLING BEARINGS)

​

​

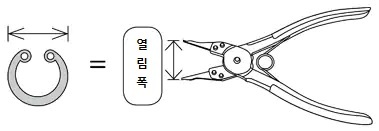

스냅링은 전용 공구로 작업이 가능합니다.

링플라이어라는 공구 입니다.

아래에 자세한 내용 보시면 이해하시기 편합니다.

​

​

축 전용 스냅링플라이어 (벌림)

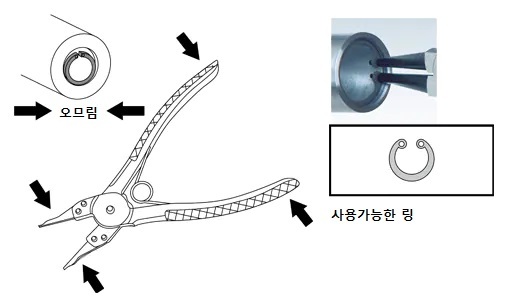

구멍 전용 스냅링 플라이어 (오므림)

축/구멍 겸용 스냅링플라이어 (벌림 / 오므림 겸용)

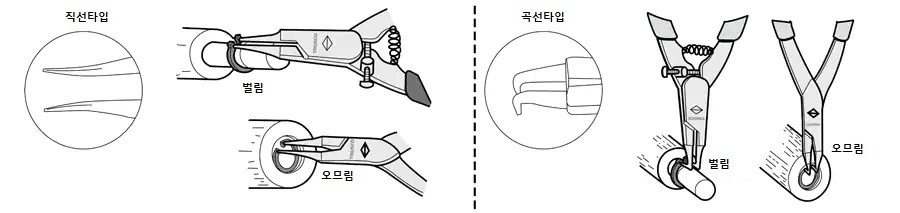

직선타입과 곡선타입

​

출처 : 나비엠알오
