삼각 투상법(CAD 도면 보는법)

CAD 도면을 이해 하라!!

현장에서 제일 많이 보는 것은 CAD도면 입니다.

​

도면을 이해하는 부분의 제일 중요한 부분은

​

삼각 투상법 입니다.

​

삼각투상법은 모든 기계 설계의 기초가 됩니다.

​

아주 중요한 설계법 입니다.

​

도면을 이해하고 자유로운 투상이 된다면

​

이해도는 높을 것입니다.

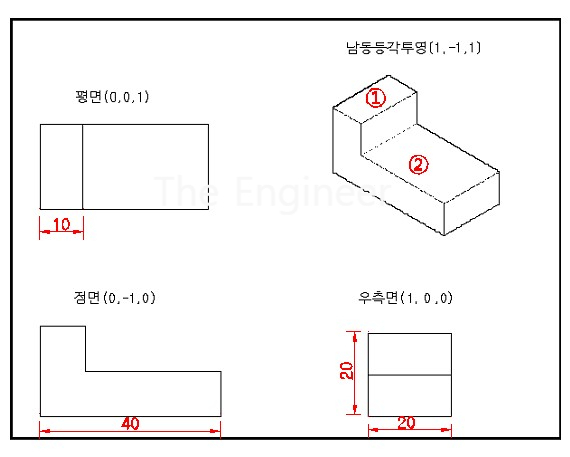

도면은 3가지의 형태로 그려졌습니다.

평면도, 정면도, 우측면도 3가지로 이루어져

​

하나의 도면이 됩니다.

​

여기서 제일 중요한 포인트!!!

​

도면의 하단에 이 표기를 잘 봐야 합니다.

​

이 표기는 어디를 기준으로 두고 어느 방향을

​

볼 것인가를 알수 있는 표기 입니다.

​

그렇기 때문에 이 표기를 잘못 보신다면......

​

표준과 대칭의 늪에서 빠져 나올수 없습니다.

​

또한 실선과 점선의 구분도 잘하셔야 합니다.

​

실선은 직접적으로 보이는 선이며

​

점선은 가려진 선입니다.

​

실선과 점선을 구분하지 못한다면

​

조립은 엉망이 될거에요...ㅜㅜ

​

두 제품이 결합되는 부분의 도면 입니다.

​

하늘색 부분과 녹색기둥의 결합입니다.

​

여기서 두가지 모두 실선 처리가 될수 있지만

​

통상적으로 볼트 체결 부분으로 알고 있기

​

때문에 점선으로 하지 않을 경우가 많습니다.

​

하늘색 부분은 카운터 보어 자리로 볼트의 머리가

​

안보이도록 숨기면서 체결하는 방식 입니다.

​

녹색부분은 탭으로 가공되어 볼트의 체결을 할

​

수 있도록 만듭니다.

​

가장 기본적인 용어인 .

​

TAP, C/BORE(카운터보어)

DP(깊이), Thru(관통)

​

알고 있어야 합니다.
