인디게이터 사용법(indicator)

현장에서는 게이지를 아무나 주지 않습니다.

​

할 줄 아는 사람만 시킵니다.

​

게이지를 사용 할 줄 알아야 합니다.

​

그래야 일이라도 합니다.

​

오늘은 우리가 게이지라 부르는

인디게이터를 배우겠습니다.

인디게이터는 다이얼게이지라고도 부릅니다.

​

공압을 확인하는 DP게이지도

인디게이터 라고 부릅니다.

​

이렇듯 표시 된 결과 값을 확인하는

부분을 뜻 합니다.

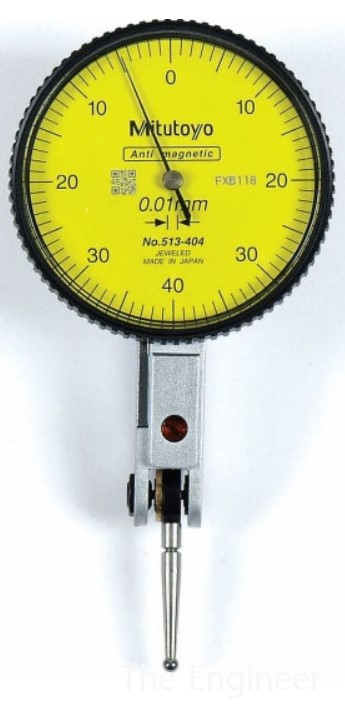

미쓰도요 인디게이터 0.01mm

제일 많이 사용하는 미쓰도요 브랜드입니다.

​

제일 많이 사용하는 단위

백분의 1(0.01mm)

​

정도 작업을 요하는 것은 천분의 1

(0.001mm) 도 주로 사용 합니다.

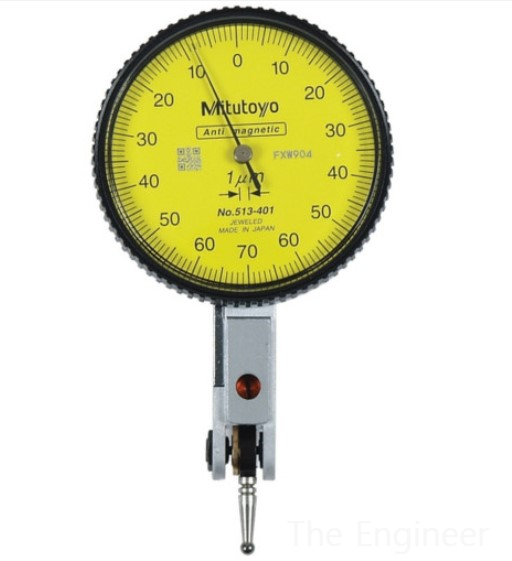

미쓰도요 인디게이터 0.001mm

그리고 중요한 마그네틱 관절 입니다.

마그네틱 관절 모양

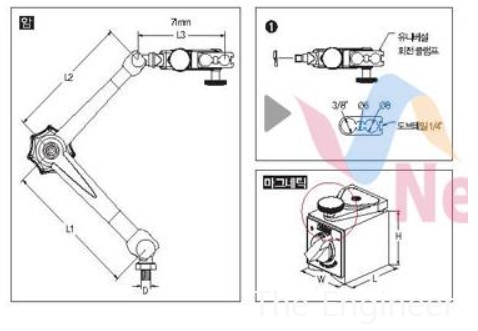

마그네틱 관절 구조

기본 적인 인디게이터의 생김새와

마그네틱 관절을 보셨습니다.

다음은 인디게이터의 사용 방법 입니다.

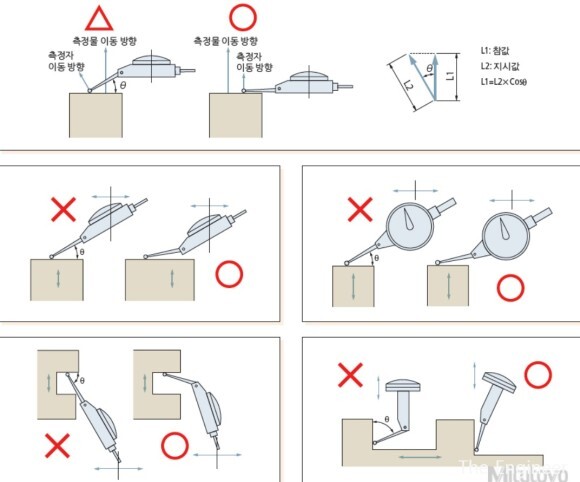

인디게이터 사용 방법

인디게이터 측정 방법

인디게이터의 사용 방법은

글로 표현 하기가 어렵네요.

위의 그림들을 보시면서 이해하시기 바랍니다.

​

단순히 상식 선에서 하시면 됩니다.

​

측정 핀을 극도로 구부리면

오차가 발생합니다.

​

측정핀을 누르는 방향과 진행방향을

생각하세요.

​

또한 측정 시에는

주변이 흔들리지 않아야 합니다.

​

0.001의 1마이크로 단위를 측정

한다고 생각해보시면 됩니다.

약간의 떨림도....

오차에 반영 됩니다.

기술자 놈

측정이 어렵다는 거죠.

​

0점 셋팅입니다.

​

마그네틱 관절을 측정 할수 있는 상태로

꺽어서 고정 시킵니다.

​

측정 핀의 위치를 잡고 측면의 핸들을 돌립니다.

​

그리고 인디게이터의 화면의 바늘이

고정된 곳에 검은색 베젤을 돌려 0점의 위치를

맞춥니다.

​

작업의 숙련도에 따라 0점 셋팅을 하지

않고 진행도 합니다.

​

0점을 잡고 움직이는 동안의 흔들림은 무시하시면 됩니다.

​

측정하고 싶은 위치에서의 값이 정확한 값입니다.

한계범위 표시 제품

위 사진 처럼 한계범위가 표시된 제품도 있습니다.

​

오늘은 인디게이터의 생김새와 사용방법

에 대해 알아 봤습니다.

​

말로만 설명하는 부분에 어려움이 많네요.

​

적당히 이해 바랍니다.

적당히 라도 이해하신다면!!

가능합니다.

기술자 놈

​

​
