틈새게이지



안녕하세요.

오늘은 평탄도나 공간의 갭을 측정하는

공구를 배우겠습니다.

틈새게이지 입니다.

특히 장비 셋팅을 할때 필요한 공구 입니다.

경력되시는 분들은 필요 없이 그냥 감으로하는

경우도 많습니다.

하지만 정확한 데이터가 필요할 때는 측정을

해야하기 때문에 사용해야 합니다.

저의 경우도 굳이 잘 꺼내지는 않지만

정확한 갭을 띄우는 셋팅을 할때는

유용하게 사용합니다.

아래 보이는 사진을 보시면서

이해하시기 바랍니다.

틈새게이지(inch,mm단위표시)

틈새게이지(mm단위)

틈새 게이지는 inch와 mm단위

두가지로 있습니다.

보통 mm를 현장에서 많이 사용합니다.

0.03 부터 시작을 합니다.

0.03mm도 너무 얇아서 잘끊어 집니다.

보관을 잘하셔야합니다.

0.01과 0.02는 그냥 끊어질 것 같아서

만들지 않는것 같습니다.

사용해보면 항상 맨앞에가 제일 구김이

많이 생기고 끊어집니다.

틈새게이지는 평탄도 작업 진행시

많이 사용합니다.

현장에서는 필러게이지를 잘라서

평탄도를 맞추기 때문에 없을 경우는

필러게이지로 확인하기도 합니다.

가이드 핀에 포스트와 같은 기둥을 딱

붙인 다음 확인 작업 시

제일 얇은 틈새게이지로 확인을 합니다.

​

추가로 각종 특수 게이지에 대해

살펴 보겟습니다.

특수 게이지 모음

아래는 R게이지 입니다.

R은 라운드 즉 원형을 말합니다.

내측과 외측의 두가지의 R값을 확인

할수 있는 게이지 입니다.

R-게이지

피치게이지 입니다.

피치는 나사와 나사 사이의 간격을 말합니다.

특히 볼트의 경우 나사산이 일반 표준mm인지

특수 inch 인지를 확인 할 수 있는 부분입니다.

피치게이지는 직접적인 가공을 하는 선반

작업시 사용빈도가 높습니다.

볼트와 같은 나사 산을 직접 가공하기

때문에 가공 후 확인 작업시 사용됩니다.

피치게이지

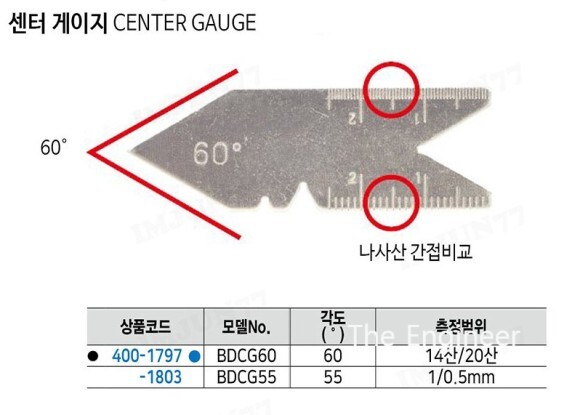

센터 게이지 입니다.

정말 특별한 경우 아니면 사용할 게 없습니다.

아래 사진 처럼 양쪽의 눈금으로 센터가

맞는지 육안으로 확인하는 게이지 입니다.

저는 한번도 사용한 적이 없어서...

보통 인디게이터로 작업하면서 로봇트를

맞추기 때문에 사용할 일이 없었습니다.

이러한 게이지가 있다라고만 알고 있으시면

될 것 같습니다.

평탄도 작업및 틈새의 측정을 위한

공구를 배웠습니다.
